产品编号： LGPa1007

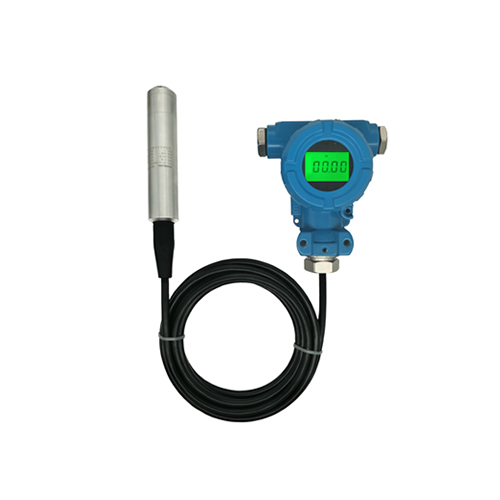

产品名称： 数显液位传感器
规　　格： LGXXYL
产品备注：
产品类别： 压力传感器专区
产品说明：

          数显型投入式液位计增加一体式表头使其实现现场显示。并且表头采用防爆接线盒，可直接测量油位。芯体采用扩散硅压阻芯体,316全不锈钢结构,主要适用于河流、地下水位、水库、水塔及容器等的液位测量与控制。电路采用信号隔离放大，截频干扰设计（抗干扰能力强，防雷击）过压保护，限流保护，抗冲击，防腐等设计。

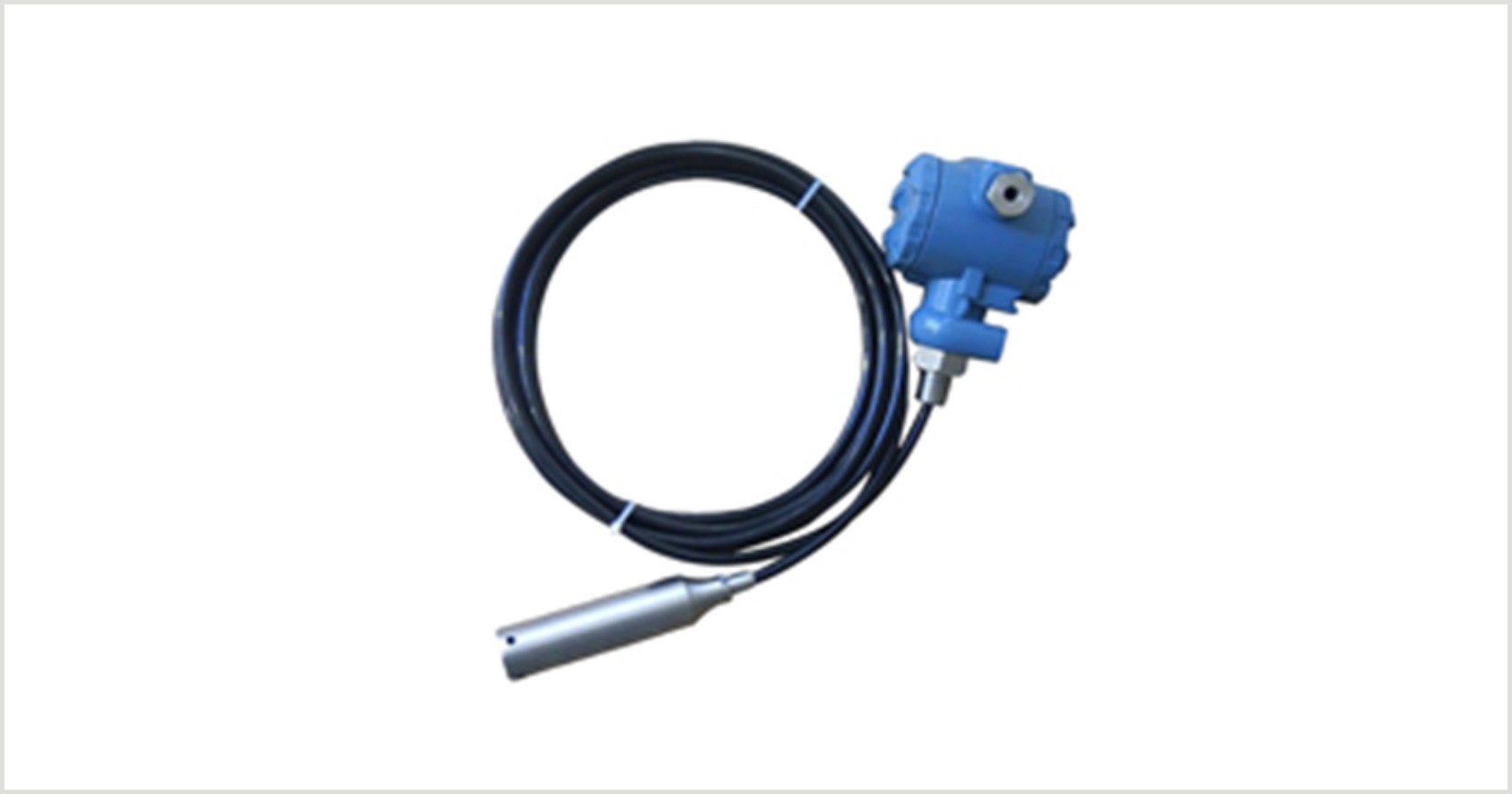

数显型投入式液位计

    立感数显型投入式液位计产品特点：1、固态结构，无可动部件，高可靠性，使用寿命长；2、污水、油及粘度较大的液体都可进行高精度测量，不受介质起泡、沉积等影响：3、具有良好的抗干扰、防雷电能力；4、具有电源反极性保护及过载限流保护；5、新型材料不易疲劳磨损，抗振动、冲击、过载能力强。
  一、静压测量原理
  当传感器投入到被测液体中某一深度时，传感器迎液面受到的压力公式为：Ρ=ρ.g.H + Po式中：
       P：液位计迎液面所受压力；
       ρ：被测液体密度；
       g：重力加速度（调试时按照9.8015）；
     Po：液面上大气压；
      H：传感器投入液体的深度；
    同时，通过导气不锈钢将液体的压力引入到传感器的正压腔，再将液面上的大气压Po与传感器的负压腔相连，以抵消传感器背面的Po，使传感器测得压力为：ρ.g.H，显然,通过测取压力P，可以得到液位深。

  二、适用范围

● 工业现场液位测量与控制

● 船舶及航海系统

● 水文测量与监控

● 城市及供水系统

● 水库大坝水位测量

● 循环水及污水处理系统

● 消防水箱泡沫水箱

● 小区二次给水

● 井或开放水域的深度或液位测量

● 地下水水位测量

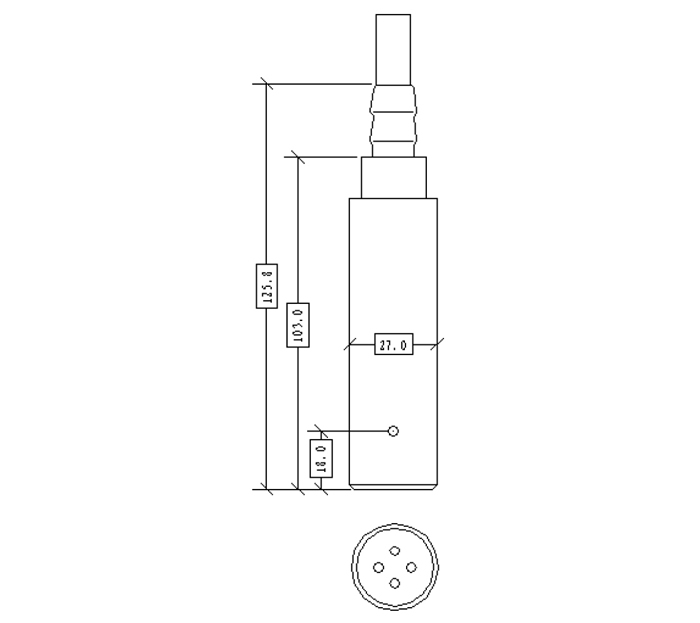

  三、技术及结构指标
                 测量介质：水、 油 等液体 （与316L不反应的液体）
                 压力类型：表压、绝压（没有要求 默认表压）
                 量      程：0～0.3m~300m（中间量程任选）
                 综合精度：0.2%FS
                 输出信号：4～20mA(二线制)、0～5V、1～5V、0～10V(三线制) HATR通信协议
                 供电电压：12℃～36VDC
                 介质温度：-30℃～60℃
                 环境温度：-40℃～85℃
              零点温漂移：≤±0.05%FS℃
           量程温度漂移：≤±0.05%FS℃
                 补偿温度： 0℃~70℃
                 安全过载：150%FS
                 极限过载：200%FS
                 采样频率：≤2ms
                 负载能力：（电流型）250~1425Ω（电压型）≥2KΩ
                 密封等级：IP68
           长期稳定性能：0.1%FS/年
                 振动影响：在机械振动频率20Hz～1000Hz内，输出变化小于0.1%FS
  机械连接(螺纹接口)：投入式(潜入式)
