产品编号： LGPT-M222

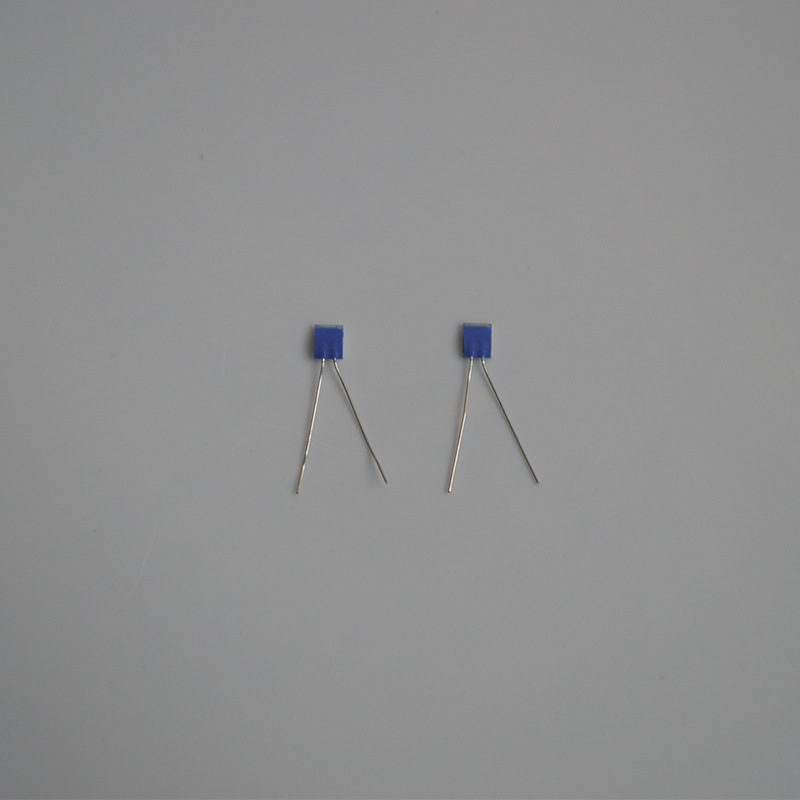

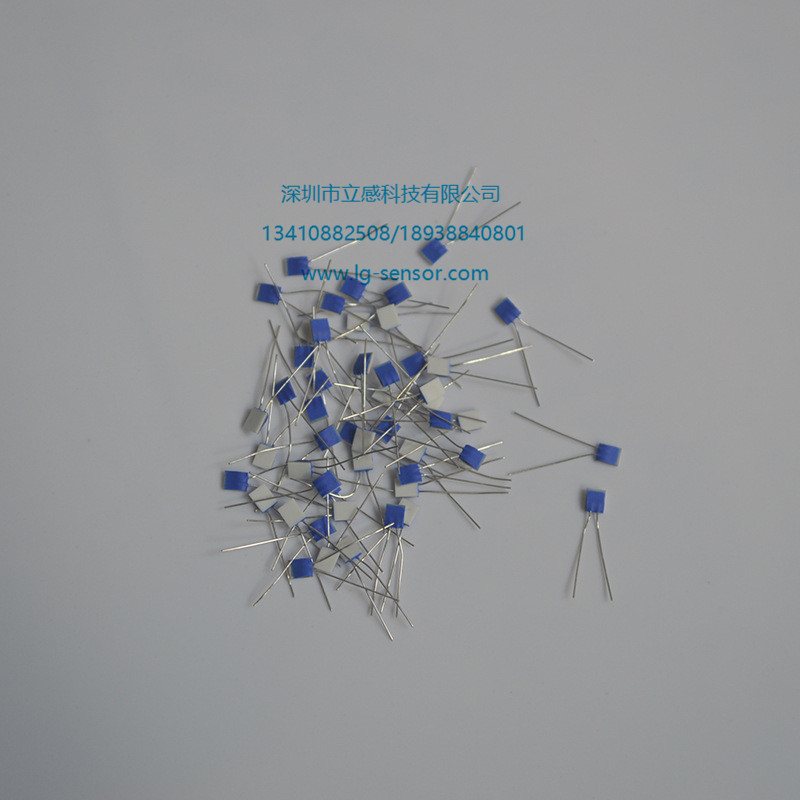

产品名称：薄膜铂电阻
规 格：M222
产品备注：
产品类别： 传感器芯片专区
产品说明：
M 系列是大规模使用的薄膜元器件。这些元器件具有特别小的尺寸，长期稳定性很好，宽温度范围内精度很高。用于汽车工业、白色家电，HVAC，食品加工业、医疗行业。
标称电阻 R0:100 欧@0℃
执行标准:DIN EN60751 A 级
DIN EN60751 B 级
(1) 产品特点：
薄膜铂电阻是用真空沉积的薄膜技术把金属铂溅射在陶瓷基片上，膜厚控制在2μm以内，用玻璃烧结料把Ni材料或Pd材料引线固定，经激光调阻制成薄膜元件，该元件是生产铂电阻温度传感器的核心器件！是温度传感器中精度、线性、稳定性最好的一种元件，它具有众多优点，具有宽泛的测温范围和强抗震动能力，是工业生产设备装备以及生产过程中不可缺少的一种测温元件。
温度系数：TCR=3850ppm/K
温度范围：B 级：-70℃-500℃
A 级：-50℃-300℃
电线：镀铂镍线
规范：DIN EN
60751(符合 IEC751)
尺寸：2.3mm×2.1mm×0.9mm(长×宽×高)，线长 10mm
长期稳定性：R0 漂移小于等于 0.04％(500℃，1000 小时后)
抗振动等级：至少 40g 加速度(10-2000Hz)
绝缘电阻：＞100MΩ，20℃时＞2MΩ，500℃时
抗冲击等级：至少 100g 加速度(波动 8.5mS 后)
自热系数：0.4K／mW (0℃时)
响应时间：水@0.4m/s
t0.5=0.05S t0.9=0.15S
空气@2m/s t0.5=3.0S t0.9=10.0S
环境条件： 未保护时只能用于干燥环境

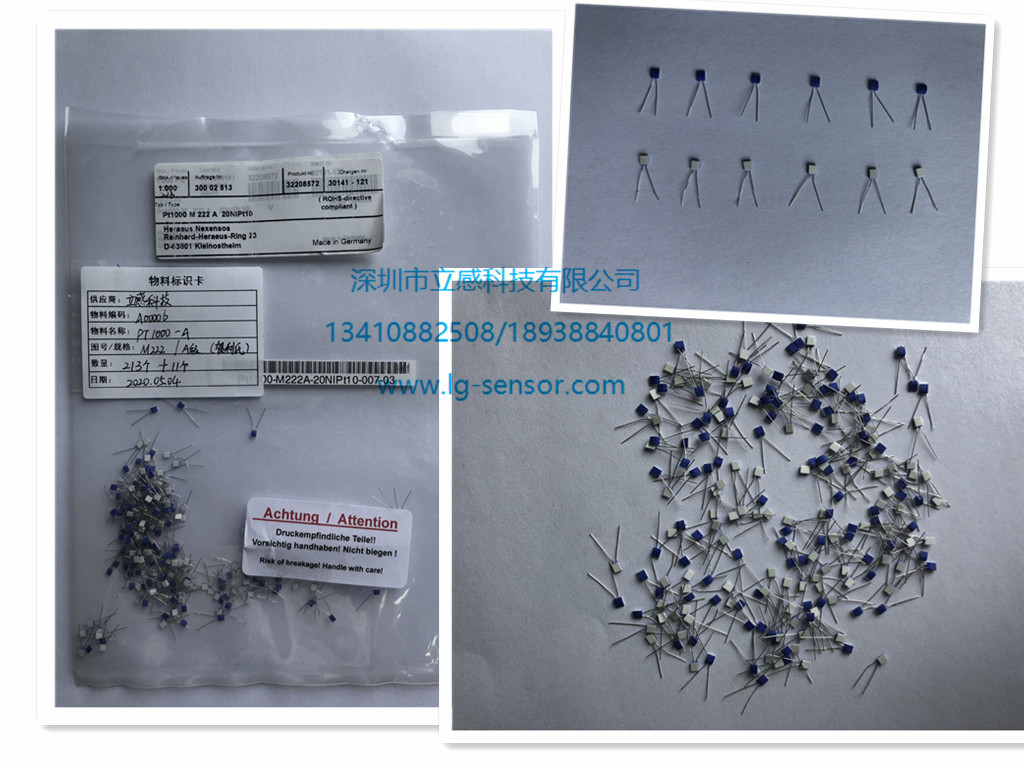

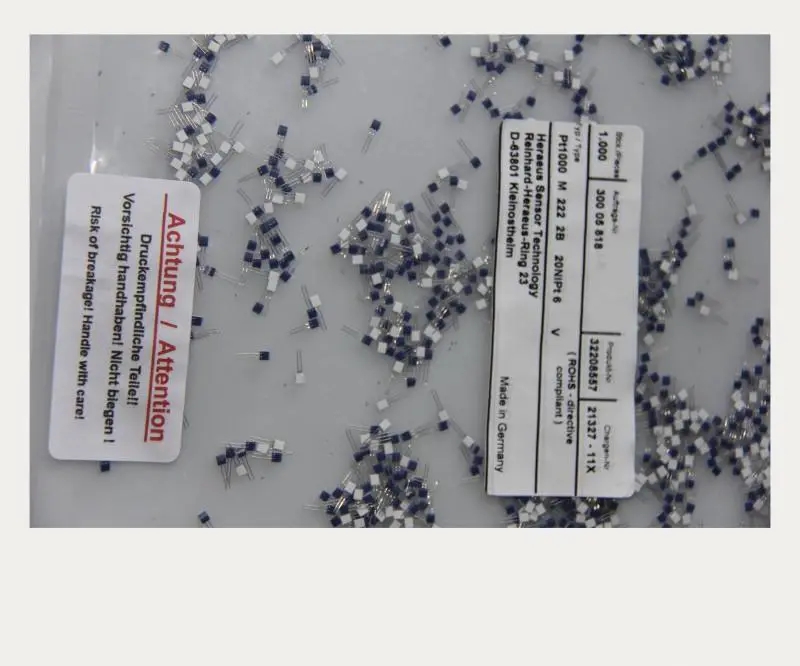

包装：大包装 1000 件
测量电流：PT100
0.3-最大 1.0mA
PT1000 0.1bis0.3mA
可互换性全球通用 (±0.1°C)
适合在 -112°F ~ 302°F (–80°C ~ 150°C)的范围内使用
高灵敏度，在77°F (25°C）下大于–4%/°C
适用于温度测量，控制和补偿
在可互换范围内有高可靠性和稳定性
可提供最普及的阻力（R）vs温度（T）曲线
薄膜铂电阻根据0℃时输出的阻值不同，又分为不同的类型，例如PT20，PT50，PT100，PT200，PT500，PT1000等等，其中PT100、PT1000最为常用，PT100的含义是指在0℃时，该电阻输出的阻值是100Ω，其他型号以此类推，线性度是一样的。
薄膜铂电阻根据测量温度范围不同，又分低温铂电阻，中温铂电阻，高温铂电阻。
薄膜铂电阻根据不同客户的要求，尺寸也不尽相同，常规尺寸2MM*2MM左右，我司也有超小型的，最小尺寸0.8MM*2MM。
薄膜铂电阻的精度说明:
|
等级
|
精度
|
|
1/10B
|
±0.03℃
|
|
1/3B
|
±0.10℃
|
|
A
|
±0.15℃
|
|
B
|
±0.30℃
|
|
2B
|
±0.60℃
|
（2）应用范围：
电子体温计、医疗设备、医疗仪器 工业类温度传感器
家电控制板
航天航空
空气应用
温度仪表、温度记录仪、电子发热玩具
移动电源测温、铝电池保护板

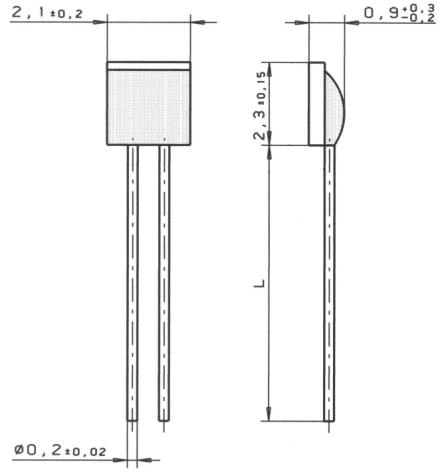

（3）结构尺：

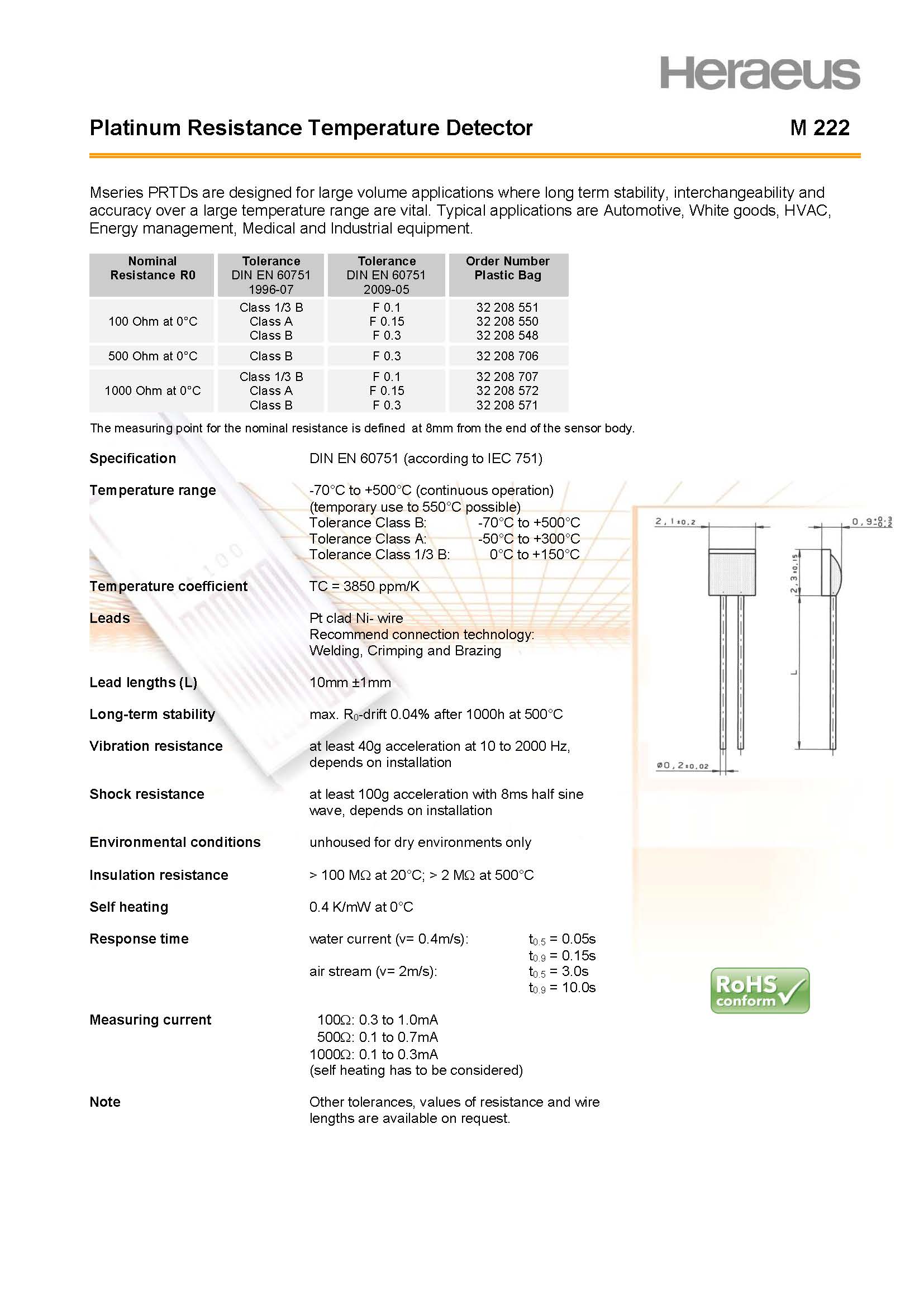

（4）规格说明：
（5）注意事项:
焊接方式：采用金属本体与本体直接焊接的方式进行焊接，请勿用锡焊焊接以免产生虚焊，焊接时间控制在3.5秒以内，铂电阻传感器勿在空气中测试，空气中温度差异较大，测量很不精准，往往会产生1-2℃以上在偏差，必须使用高精度恒温油槽进行测量，被测传感器放入恒温油槽后，必须恒温槽温度稳定后方可。
