漆包线NTC
    发布时间: 2016-09-24 10:26

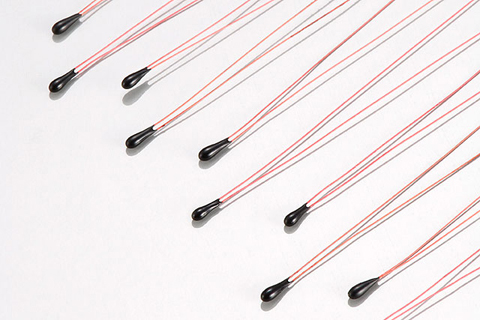

LGQBX-10K3435T500保温涂料线NTC热敏电阻器也称之为铜漆包线NTC热敏电阻,是一种小型、高精度的芯片和漆包铜导线的绝缘聚合物涂层,涂有环氧树脂, 带有裸镀锡漆包铜引线的NTC可互换热敏电阻片。目前现有常规线径有Ø0.18mm, Ø0.3mm和不同线径规格漆包线环氧封装,常规阻值50K 、10K.精度1% 2% 3%等  B值3950、3435、3380等, 头部直径1.2mm、1.3MM、1.4mm、1.5mm、1.6mm、1.7mm、1.8mm、1.9mm、2.0mm等,为满足不同需求可按照客户要求量身定做。

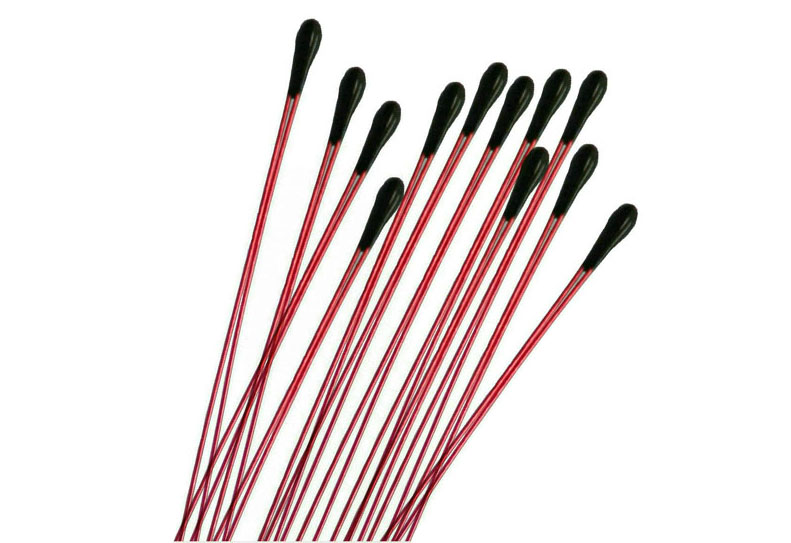

漆包线NTC

产品编号: LGNTC-1001
产品名称: 漆包线NTC
规  格: LGQBX
产品备注:
产品类别: 传感器芯片专区
产品说明:

       LGQBX-10K3435T500保温涂料线NTC热敏电阻器也称之为铜漆包线NTC热敏电阻,是一种小型、高精度的芯片和漆包铜导线的绝缘聚合物涂层,涂有环氧树脂, 带有裸镀锡漆包铜引线的NTC可互换热敏电阻片。目前现有常规线径有Ø0.18mm, Ø0.3mm和不同线径规格漆包线环氧封装,常规阻值50K 10K.精度1% 2% 3% B395034353380等, 头部直径1.2mm1.3MM1.4mm1.5mm1.6mm1.7mm1.8mm1.9mm2.0mm等,为满足不同需求可按照客户要求量身定做。

(1) 产品特点:

 精密固态温度传感器

    可互换性降至±0.18°F (±0.1°C)

    适合在 -112°F ~ 302°F (80°C ~ 150°C)的范围内使用

    高灵敏度,在77°F (25°C)下大于–4%/°C

    适用于温度测量,控制和补偿

    在可互换范围内有高可靠性和稳定性

    可提供最普及的阻力(Rvs温度(T)曲线

    树脂涂层是为了实现良好的机械强度和耐溶剂性

    坚固的结构

    DC95.012 in (0.3mm)直径的裸镀锡铜引线

    对于EC95:.008 in (0.2mm)直径的裸镀锡合金引线

适于TK95:.010 in (.25mm)直径的聚四氟乙烯绝缘引线


2)应用范围:

电子体温计、医疗设备、医疗仪器   花洒温度传感器

家电控制板

航天航空

除气应用


温度仪表、温度记录仪、电子发热玩具

移动电源测温、铝电池保护板

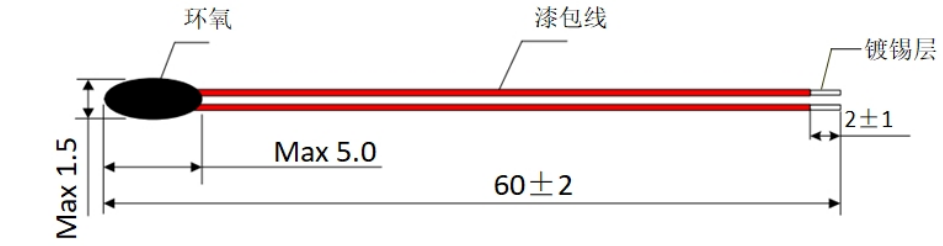

3)结构尺寸:


4)规格说明:

   例:
LG      52B
49.12     3979    2

——    ——     ———      ———      ——



其中 ①代表深圳市立感科技有限公司。

        ②表示漆包线式NTC热敏电阻器。

        25℃时标准阻值(R25℃)例如:49.12R25℃为49.12KΩ。

        B值(B25/50℃)例如:3972B25/50℃为3972K

        R25℃电阻值精度:1(±1%),2(±2%),3(±3%),5(±5%)

 产品列表:



R25


R25
/50
K

耗散系数
mW/

时间常数
S

工作温度范围

LG-220-3150-1

22K

3150





2.1 mW/

静态空气中





5
10S

静态空气中





—30
+110

LG-300-3150-1

30K

3150

LG-151-3250-1

150K

3250

LG-102-4100-1

1.0K

4100

LG-222-4100-1

2.2K

4100

LG-683-3800-1

68K

3800

LG-105-4750-1

1.0MK

4750

LG-104-4100-1

100K

4200

LG-254-3950-1

250K

4850

5)注意事项:

Ÿ      焊接方式:采用金属本体与本体直接焊接的方式进行焊接,请勿用锡焊焊接以免产生虚焊,焊接时间控制在3.5秒以内,漆包线热敏电阻器勿在空气中测试,空气中温度差异较大,测量很不精准,往往会产生1-2℃以上在偏差,必须使用高精度恒温油槽进行测量,被测NTC放入恒温油槽后,必须恒温槽温度稳定后方可。
